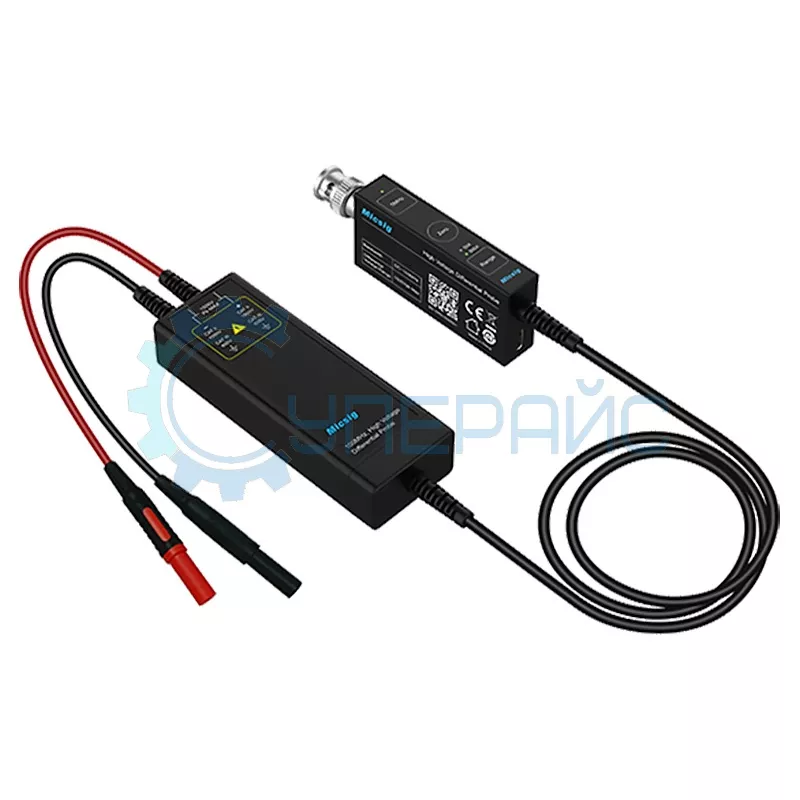

Высоковольтный дифференциальный пробник Micsig DP3000
Технические характеристики Micsig DP3000
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Затухание | 100x / 1000x |
| Точность | ± 2 % |
| Максимальное дифференциальное напряжение | 300 В (100x) 3000 В (1000x) |
| Максимальное входное напряжение | 1000 В |
| Шум | 100x: ≤ 0,9 мВ (среднекв) 1000x: ≤ 0,4 мВ (среднекв) |
| Коэффициент синфазного отклонения (CMRR) | DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ |
| Задержка | 100x: 11,99 нс 1000x: 12,27 нс |
| Входной импеданс | 20 МОм / 1,5 пФ (дифференциальное) 10 МОм / 3 пФ (между входом и землей) |
| Выходное напряжение | ≤ 3 В |
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковым сигналом |
| Общие характеристики | |
| Питание | 2 Вт, USB Type-C |
| Длина кабеля | ~ 80 мм (входной) ~ 1200 мм (выходной) |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -30 - 70 °C |
| Влажность | рабочая: 5 - 85 % относительной влажности хранение: 5 - 85 % при температуре ниже 45 °C 5 - 45 % при температуре выше 40 °C |
| Размер модуля управления | 91 x 33 x 15 мм |
| Габариты сигнального блока | 100 х 36 х 20 мм |
| Вес брутто | 1,027 кг |
| Комплектация | пробник Micsig DP3000 – 1 шт |
| Совместимость | Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обратите внимание! Маркировка модели изменилась с MDP3000 на DP3000, при этом характеристики остались прежними.
Щуп Micsig MDP3000
Высоковольтный дифференциальный пробник Micsig DP3000 разработан для точного измерения электрических и временных параметров сигналов. Это универсальный аксессуар к осциллографу Micsig, совместимый с моделями портативного, настольного и автомобильного типа. Поддерживая диапазон напряжений до 3000 В и предлагая высокую точность измерений, устройство подходит для профессионального применения, где требуется надежность и стабильность результатов.

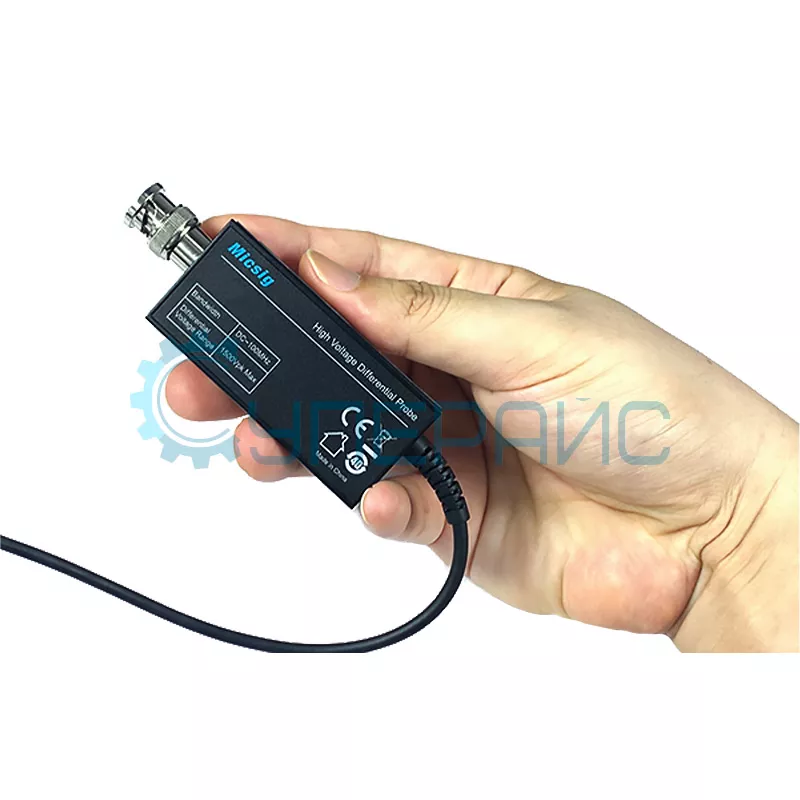

Пробник отличается компактными размерами, малым весом и удобством подключения через USB Type-C. Полоса пропускания 100 МГц и малое время нарастания сигнала позволяют проводить анализ данных с высокой скоростью. Устройство оснащено световой и звуковой сигнализацией при превышении диапазона, что повышает уровень безопасности работы. Прочный корпус, влагостойкость и возможность работы в широком температурном диапазоне обеспечивают долговечность и устойчивость к внешним воздействиям.

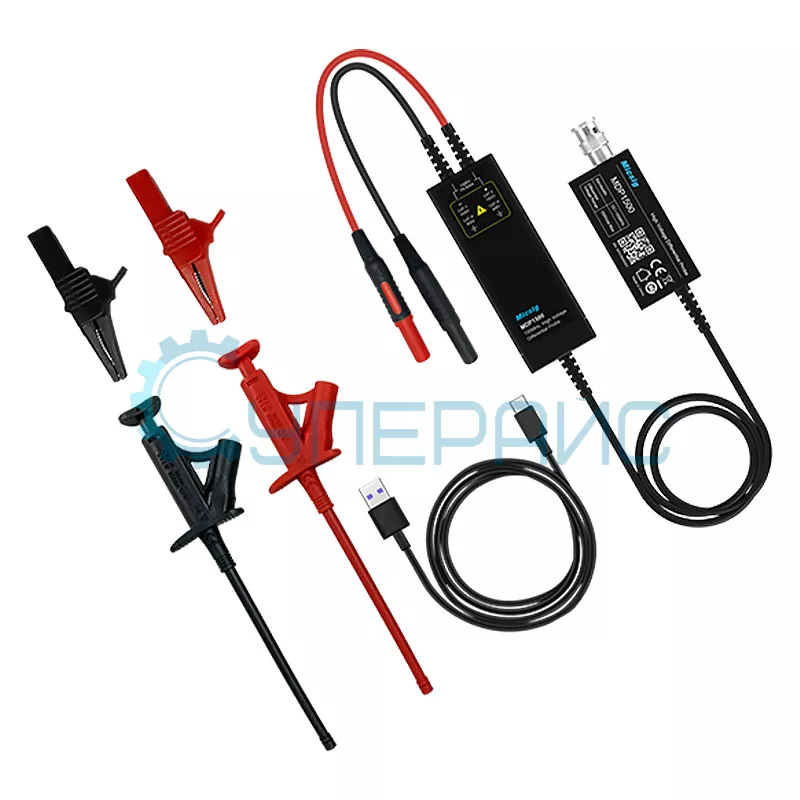

Комплектация пробника включает все необходимые элементы для быстрого начала работы. Устройство совместимо с такими моделями, как Micsig STO2002, STO1004, ATO1104 и другие, что делает его универсальным решением для различных задач. Высокий коэффициент синфазного отклонения и низкий уровень шума минимизируют помехи, гарантируя точность анализа.
